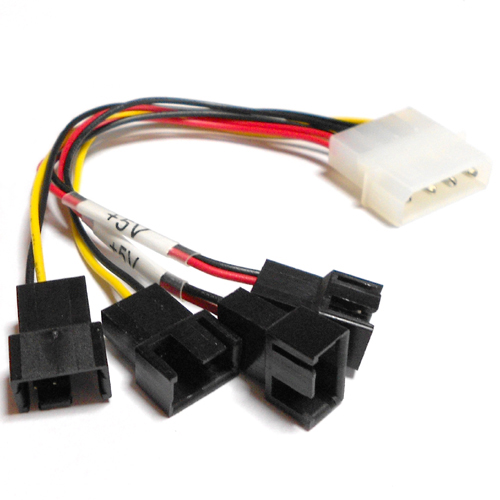

XC-FM4P、XC-FM2Pの5Vコネクタには[5V]表記されており、接続間違いがないようになっています。
黒/赤が5Vコネクタです。
黒/黄が12Vコネクタです。		 XC-FM4P
JANコード／4562198671401
手軽にFANを静音化！
FAN用[5V/12V]4分岐ケーブル。
電源側：ペリフェラル4pin。
FAN側：12Vコネクタ(PWM 4pin/ 3pin兼用コネクタ) x2。
5Vコネクタ(PWM 4pin / 3pin兼用コネクタ)x2。
パルス検出・PWMコントロール非対応。
5Vコネクタには[5V]の表記付き。
ケーブル長：12cm
5V駆動に関して、全てのFANの動作を保証するものではありません。
5V起動要確認。
5V動作のため、始動電圧の高いものは動作致しません。
自己責任の元、ご使用下さい。
備考：RoHS対応。



クローズドタイプのPWM4pin/3pin両対応コネクタ。
黒/赤が5Vコネクタです。

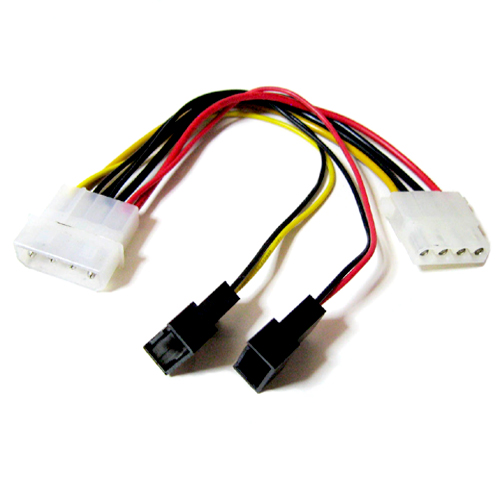

黒/黄が12Vコネクタです。		 XC-FM2P
JANコード／4562198671418
手軽にFANを静音化！
FAN用[5V/12V]2分岐ケーブル。
電源側：ペリフェラル4pinオスx1　メスx1。
FAN側：12Vコネクタ(PWM 4pin/ 3pin兼用コネクタ) x1。
5Vコネクタ(PWM 4pin / 3pin兼用コネクタ)x1。
パルス検出・PWMコントロール非対応。
5Vコネクタには[5V]の表記付き。
ケーブル長：ペリフェラル間　15cm　コネクタ間　12cm
5V駆動に関して、全てのFANの動作を保証するものではありません。
5V起動要確認。
5V動作のため、始動電圧の高いものは動作致しません。
自己責任の元、ご使用下さい。
備考： RoHS対応



余裕の長さ100cm！
デスクトップPCの背面コネクタからでも十分な長さです。
オープンタイプのコネクタなのでPWM4pin / 3pinファン両対応。

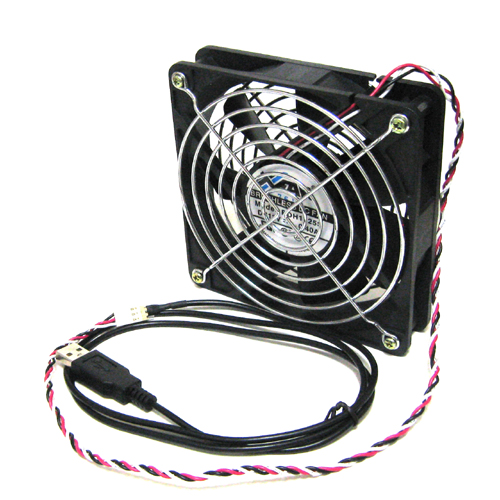

使用例[ファン別売]

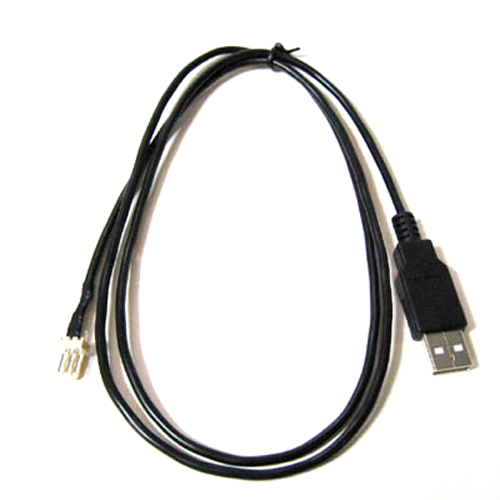

 XC-USB5V
JANコード／4562198671425
FAN用USB電源変換ケーブル。
電源側：USB Aタイプ。
FAN側：PWM 4pin/ 3pin兼用コネクタ) x1。
ケーブル長：100cm　供給電圧：5V　最大電流：500mA
DCファンをUSB電源動作にできます。
簡易扇風機やスポットクーラー等に。
5V駆動に関して、全てのFANの動作を保証するものではありません。
5V起動要確認。
5V動作のため、始動電圧の高いものは動作致しません。
自己責任の元、ご使用下さい。
備考：RoHS対応

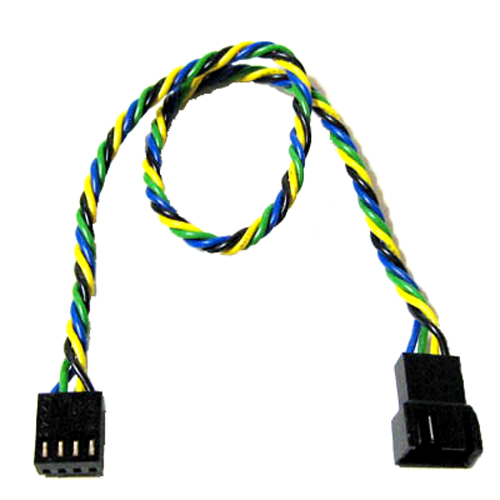

XC-PWM30
JANコード／4562198671050
FAN用電源延長ケーブル
ファンの電源ケーブルを延長します。
4pinPWM / 3pinFAN両対応
長さ/ 300mm(ツイストケーブル仕様)
M/B側：PWM4pinメス
ファン側：PWM4pinオス
備考：RoHS対応

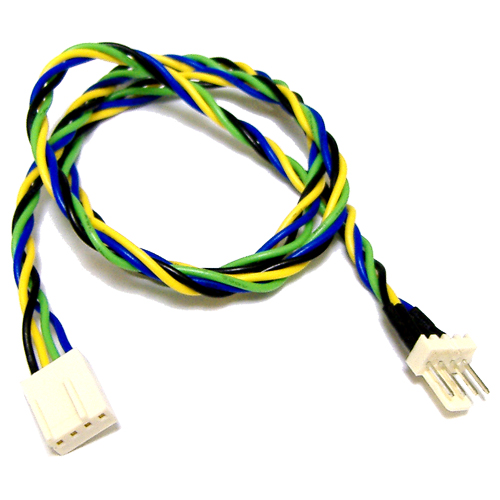

XC-PWM50
JANコード／4562198670978
FAN用電源延長ケーブル
ファンの電源ケーブルを延長します。
4pinPWM / 3pinFAN両対応
長さ/ 500mm(ツイストケーブル仕様)
M/B側：PWM4pinメス
ファン側：PWM4pinオス　
備考：RoHS対応

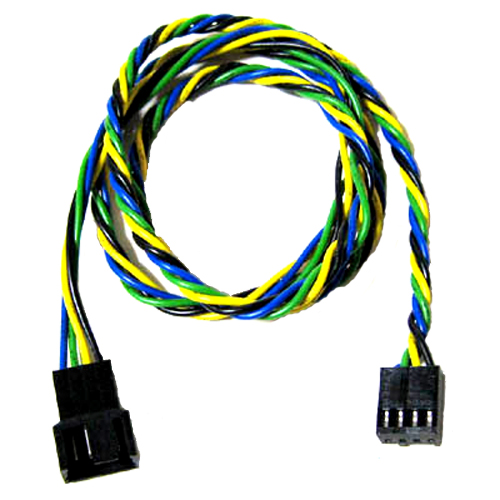

XC-PWM70
JANコード／4562198671067
FAN用電源延長ケーブル
ファンの電源ケーブルを延長します。
4pinPWM / 3pinFAN両対応
長さ/ 700mm(ツイストケーブル仕様)
M/B側：PWM4pinメス
ファン側：PWM4pinオス
備考：RoHS対応

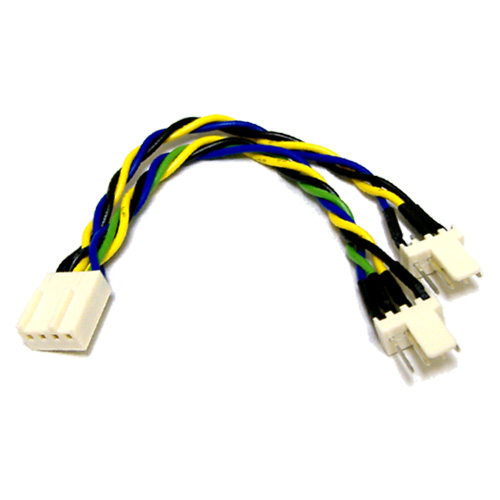

XC-PWM10J2
JANコード／4562198670985
4pinPWM / 3pinFAN 両対応電源2分岐ケーブル
M/Bからの電源・PWM信号を2分岐する電源ケーブルです。
長さ/ 100mm(ツイストケーブル仕様)
M/B側：PWM4pinメスx1
ファン側：PWM4pinオス×2 (1つはrpm検知ケーブルがありません)
M/Bの回転数検知は片側のみで行います。
備考：RoHS対応

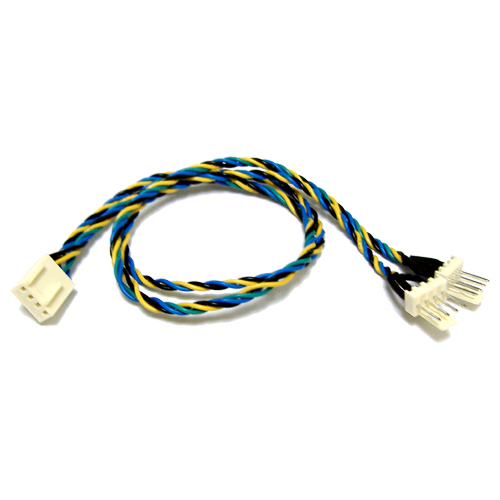

XC-PWM30J2
JANコード／4562198671043
4pinPWM / 3pinFAN 両対応電源2分岐ケーブル
M/Bからの電源・PWM信号を2分岐する電源ケーブルです。
長さ/ 300mm(ツイストケーブル仕様)
M/B側：PWM4pinメスx1
ファン側：PWM4pinオス×2 (1つはrpm検知ケーブルがありません)
M/Bの回転数検知は片側のみで行います。
備考：RoHS対応

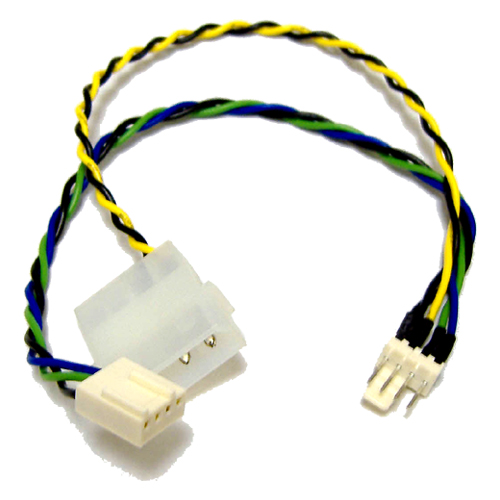

XC-PWM20PS
JANコード／4562198670992
4pinPWM / 3pinFAN用電源ケーブル　(パルス検出タイプ)
FANの電源をPC電源から直接供給するケーブルです。
アンペア数の高いFANに使用する際、M/B安定のために最適です。
M/Bに接続する3本線は[PWM信号]と[パルスセンサー]と[アース線]です。
長さ／ 電源コネクタ部：228mm(ツイストケーブル仕様)　
　　　　 パルスコネクタ部：320mm（ツイストケーブル仕様)　
M/B側：PWM4pinメスx1
電源側：ペリフェラル4pinx1
ファン側：PWM4pinオスx1
備考：RoHS対応

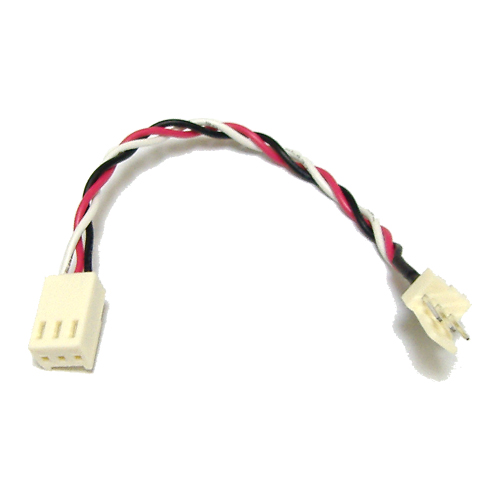

XC-3FC10
JANコード／4562198671029
FAN用電源延長ケーブル
ファンの電源ケーブルを延長します。
PWM4pin→3pin変換ケーブルとしても使用可。但しPWM信号は検知出来ません。
長さ／ 100mm(ツイストケーブル仕様)
M/B側：3pinメス
ファン側：3pinオス
PWM 4pin FANを3pin用ファンコントローラーに接続する際にも便利です
　
備考：RoHS対応

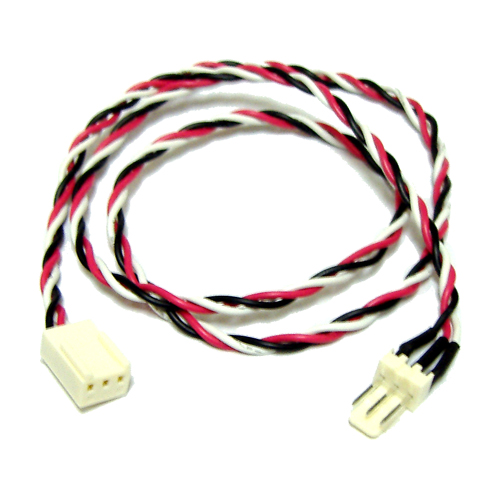

XC-3FC50
JANコード／4562198671012
FAN用電源延長ケーブル
ファンの電源ケーブルを延長します。
PWM4pin→3pin変換ケーブルとしても使用可。但しPWM信号は検知出来ません。
長さ／ 500mm(ツイストケーブル仕様)
M/B側：3pinメス
ファン側：3pinオス
PWM 4pin FANを3pin用ファンコントローラーに接続する際にも便利です
　
備考：RoHS対応

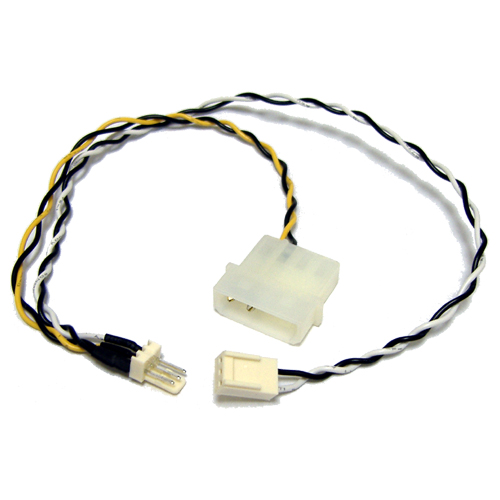

XC-3FC20PS
JANコード／4562198671036
FAN用電源ケーブル (パルス検出タイプ)
PWM4pin→3pin変換ケーブルとしても使用可。但しPWM信号は検知出来ません。
FANの電源をPC電源から直接供給するケーブルです。
M/Bに接続する2本線は[パルスセンサー]と[アース線]です。
アンペア数の高いFANに使用する際、M/B安定のために最適です。
長さ／ 電源コネクタ部：200mm(ツイストケーブル仕様)　
　　　　 パルスコネクタ部：300mm（ツイストケーブル仕様)
M/B側：3pinメスx1
電源側：ペリフェラル4pinx1
ファン側：3pinオスx1
備考：RoHS対応
