2013年4月25日更新

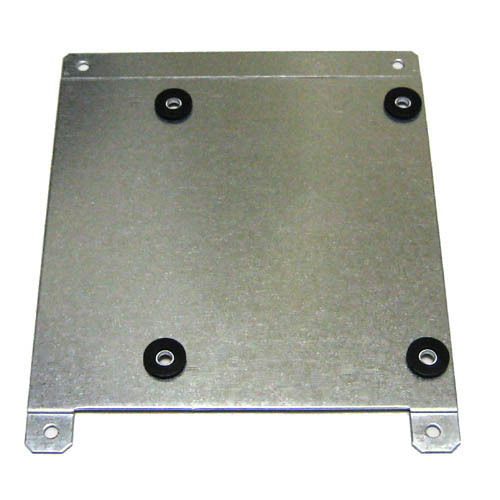

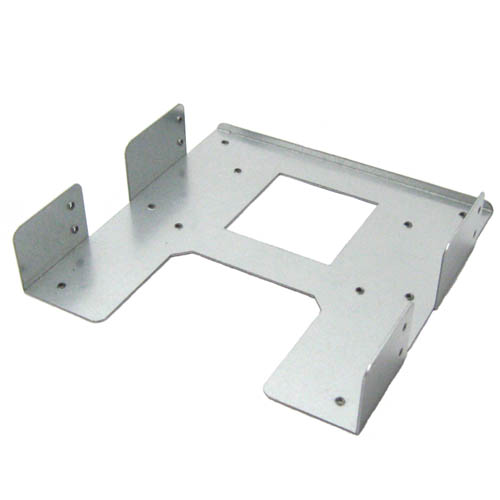

ベースマウンタ 切り込みがある方がケーブル側です。

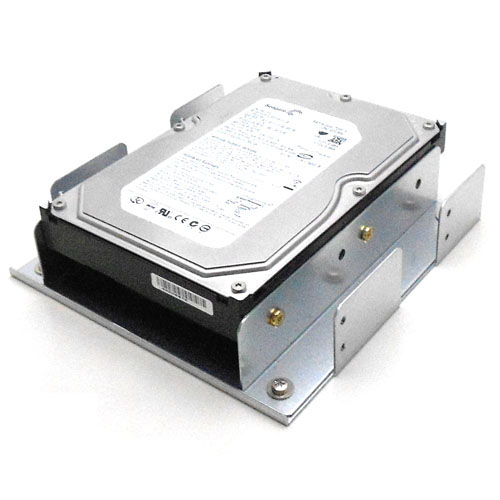

3.5inHDD搭載

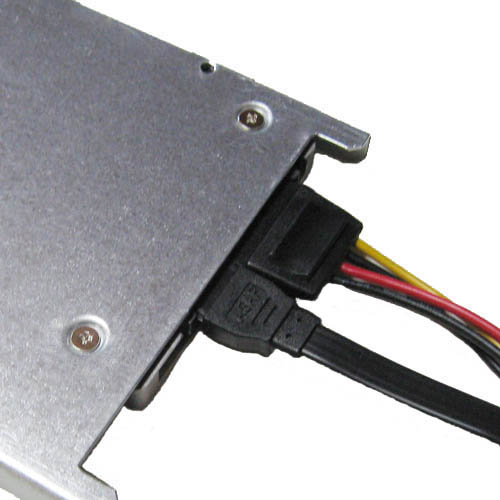

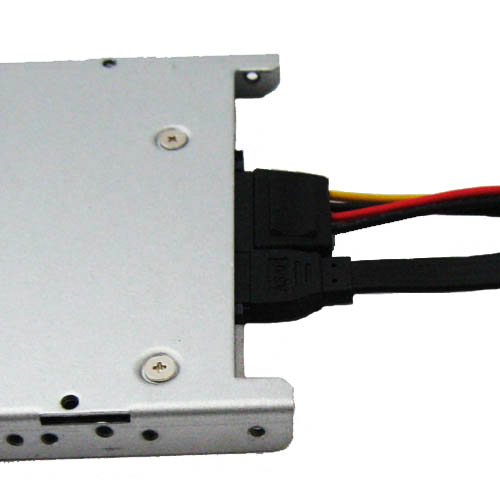

コネクタ接続画像

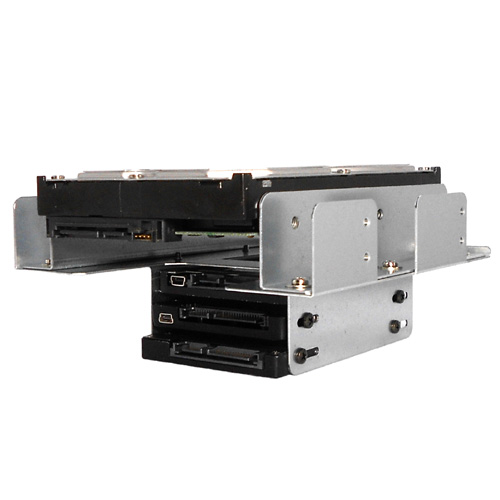

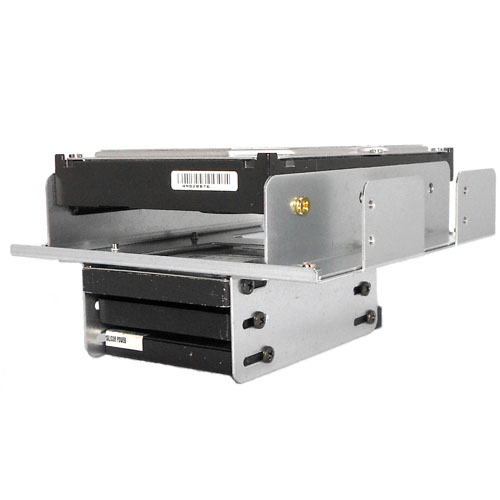

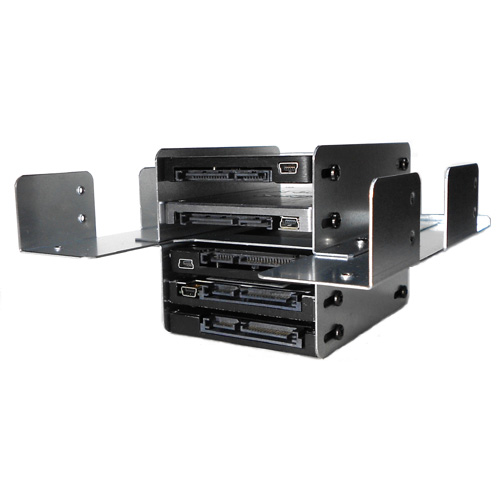

5inベイ二段使用例

5inベイ二段使用例コネクタ側

搭載対応デバイスが4種類!
3.5inHDDx1

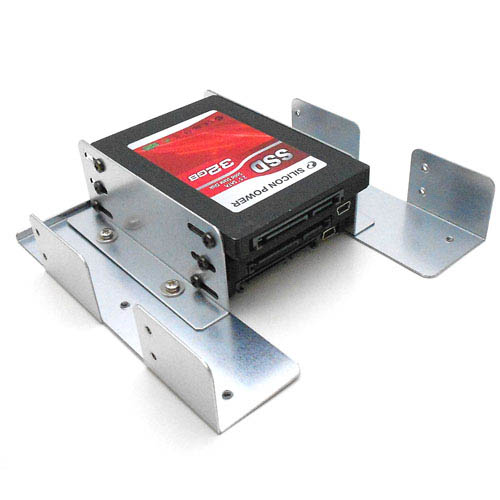

2.5inSSDx2
2.5inSSDx3
2.5inSSDx4(7mm厚)

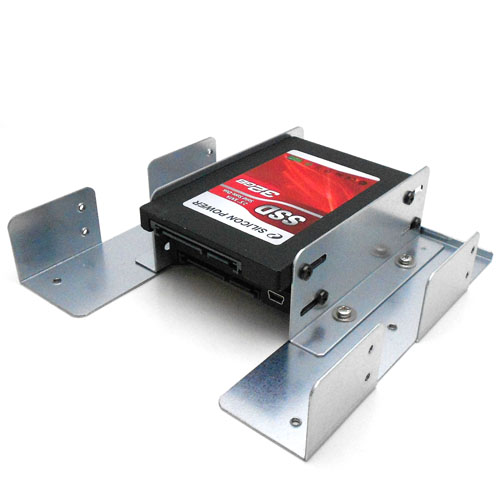

9.5mm厚2.5inSSDが2台搭載

9.5mm厚2.5inSSDが3台搭載

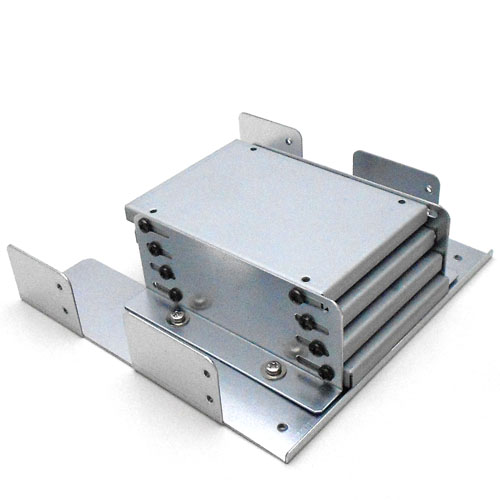

7mm厚2.5inSSDが4台搭載

ナットで固定して、上下段をSSDのL金具で使用する事も可能です。[上下段をSSDのL金具で使用するためのネジとナットは同梱されておりませんので、別途ご用意下さい]

5inベイ一段、二段で

多種類の搭載方法を実現!


JAN/4562198671487
発売中
品名:5inベイ多機能マウンタ
デバイス搭載用のL金具
(
デバイスの取り付けが分かり易いよう金具は左右対称です)を
変える事によって、
5インチベイ一段使用で
1,3.5inHDDx1
2,2.5inSSDx2
3,2.5inSSDx3
4,2.5inSSD[7mm厚]x4 の
4パターン搭載可能!
(5inベイ一段使用の場合、同時利用は出来ません)

5inベイ二段使用時は
3.5inHDDx1用L金具&2.5inSSD用L金具を同時利用可能!
用途が更に広がります。

コネクタとマウンタが干渉しにくいよう工夫されています。
注意:

デバイスをL金具に固定する際、緩めにします。
デバイスを仮止めした状態でべースマウンタに固定します。
L字金具を固定後、デバイスをキチンと固定して下さい。
商品内容:ベースマウンタx1
3.5inHDD搭載用L金具、
2.5inSSD2個搭載用L金具、
2.5inSSD3個搭載用L金具、
2.5inSSD(7mm厚)4個搭載用L金具 各1セット
取り付けネジ
材質:亜鉛メッキ鋼板[日本製] 板厚1.0mm

N-MT501取扱説明書[PDF]
備考: 日本製(自社一貫生産)

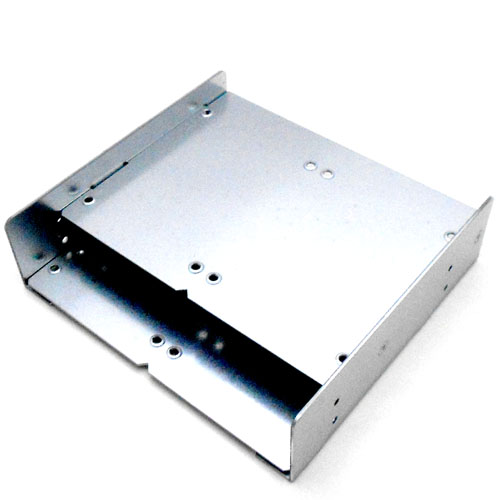

    @SSD未搭載
切り込みが有る方がケーブル側です。

 BSSDを底面でネジ止め

SSDは超低頭ネジで固定

 A上のパーツを外します

 Cマウンタを元に戻します

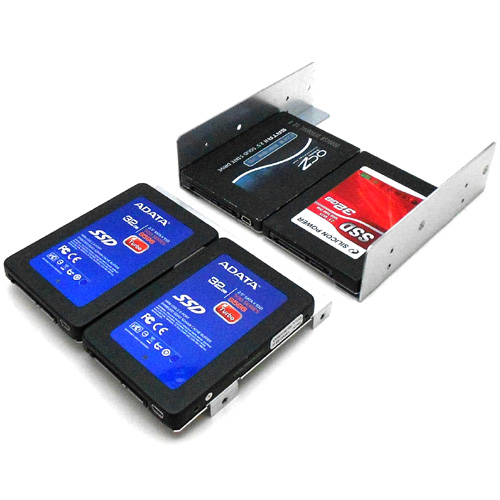

5inベイを有効活用!

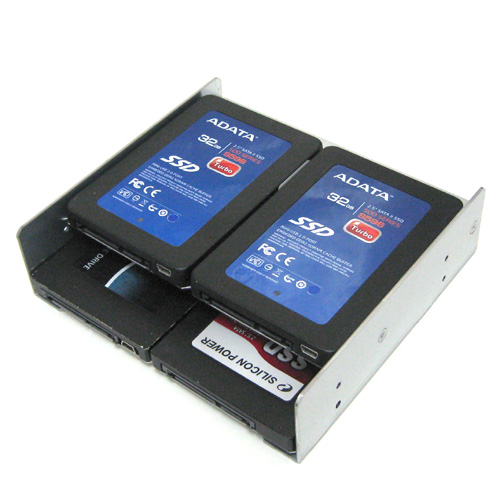

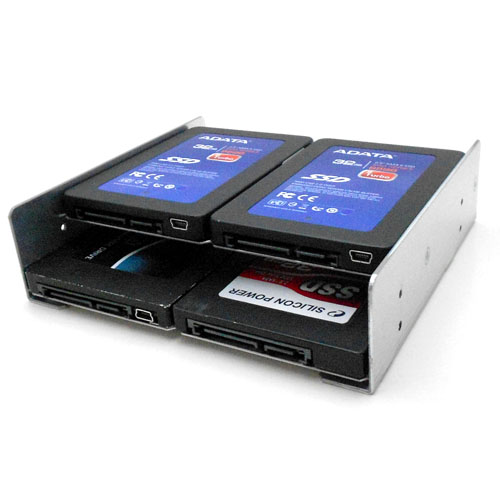

SSDx4台搭載マウンタ



JAN/4562198671494
発売中
品名:SSDシェアハウス

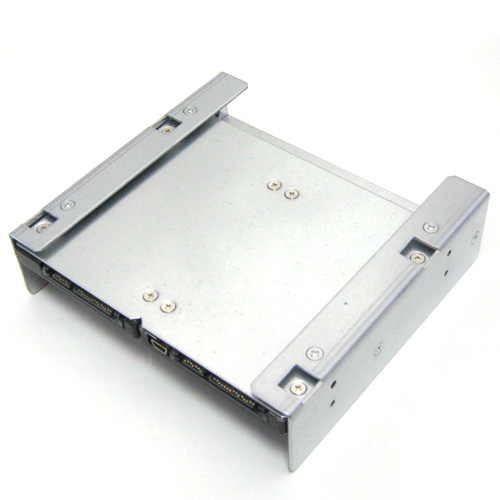

上段・下段に分かれているセパレートタイプ。
5inベイ一段使用で2.5inSSDが最大4台搭載可能。
SSDは底面でネジ止めします。
上段・下段の奥行きをずらしているので、配線が容易になっています。
SSD接続のケーブルはストレートケーブルをご使用下さい。
※SSD固定の際は超低頭ネジのため、
必ず1番のプラスドライバーをご使用下さい。
締めすぎにもご注意下さい。

コネクタとマウンタが干渉しにくいよう工夫されています。

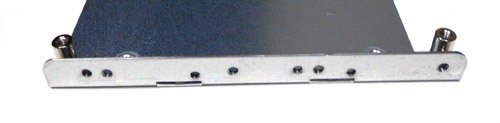

側面は皿ネジのため、フラット。
材質:亜鉛メッキ鋼板[日本製] 板厚:側面1.6mm トレイ1.0mm
N-MT502取扱説明書[PDF]
備考:日本製(自社一貫生産)

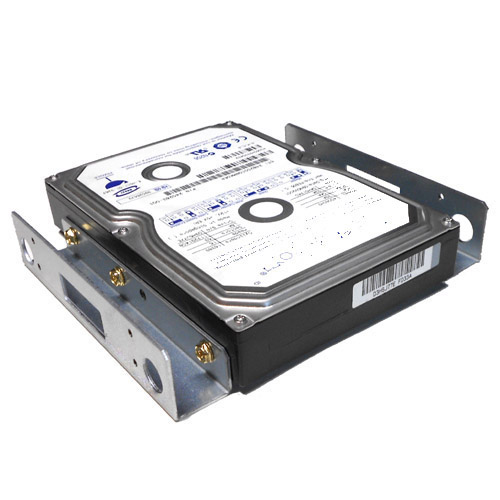

3.5インチHDD搭載

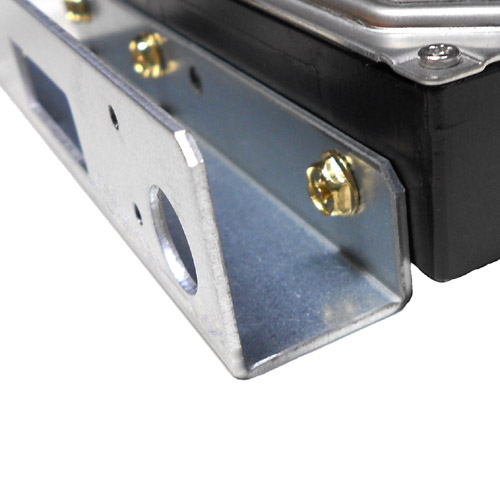

HDD固定は3点止めです。


高剛性!1.6mm厚鋼板

質実剛健!

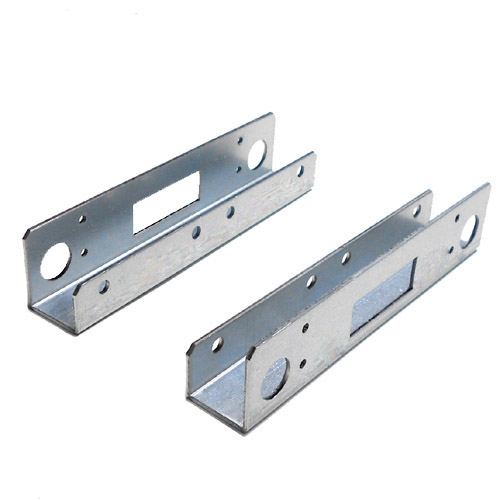

左右対称3.5inHDD変換マウンタ


JAN/4562198671500
近日発売
5inベイ用HDD変換マウンタ
5inベイ一段に3.5inHDDが1台搭載可能。
デバイスの取り付けが分かり易いよう金具は左右対称です。
材質:亜鉛メッキ鋼板[日本製] 板厚1.6mm
備考:
日本製(自社一貫生産)

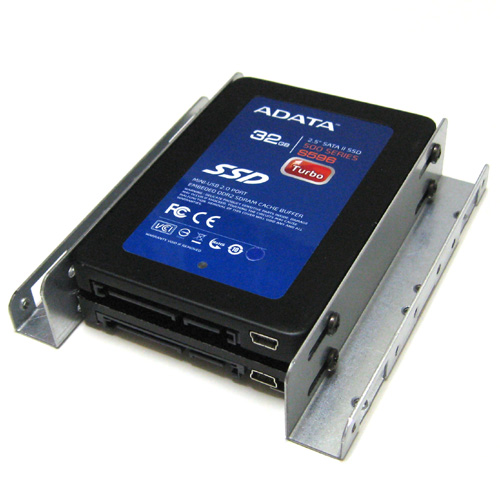

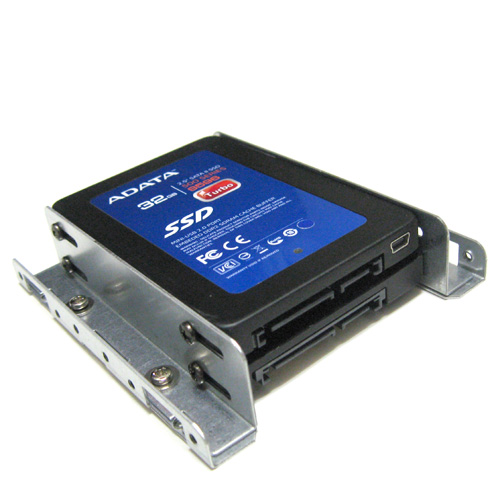

   2.5inSSD2台搭載

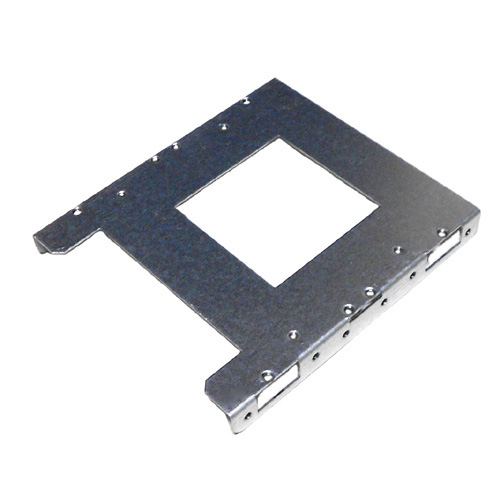

底面のネジ穴間隔もHDDと同一(インチ)

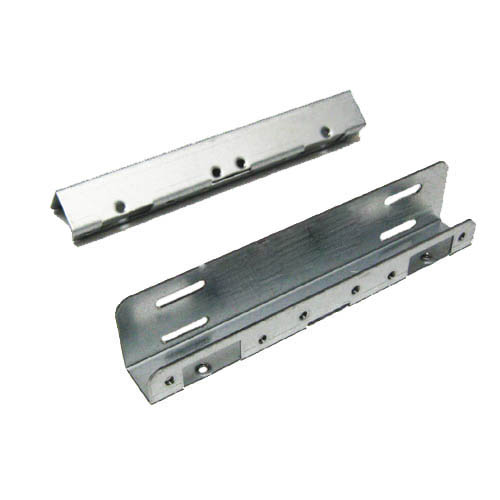

SSD変換マウンタ[2台Type]


JAN/4562198671517
近日発売

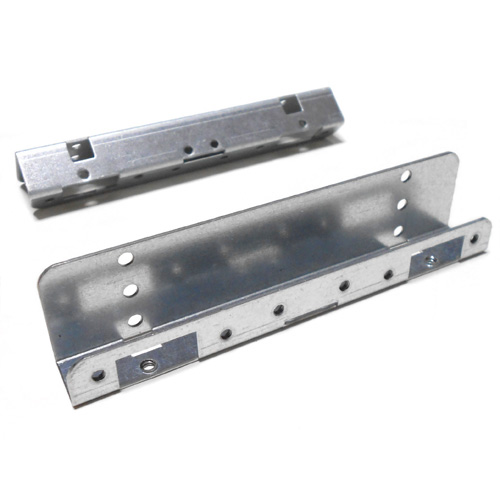

3.5inベイ用SSD変換マウンタ [
セパレートタイプ]
3.5inベイ一段に2.5inSSDが2台搭載可能。
デバイスの取り付けが分かり易いよう金具は左右対称です。
取付穴はHDD穴と同一間隔ですので、
レール式・ツールフリータイプに高い互換性を実現。
底面固定穴[インチ]あり。
FDD用穴あり。オープンベイ等にも対応します。
[HDD穴はインチ、FDD穴はミリです]
材質:亜鉛メッキ鋼板[日本製] 板厚1.0mm
付属品:取付ネジ
備考:
日本製(自社一貫生産)

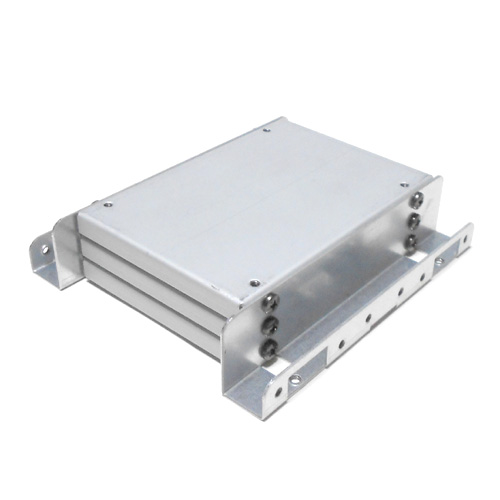

 7mm厚2.5inSSD3台搭載
底面のネジ穴間隔もHDDと同一(インチ)

SSD[7mm]変換マウンタ[3台Type]


JAN/4562198671524
近日発売
3.5inベイ用SSD変換マウンタ [
7mm厚対応/セパレートタイプ]
3.5inベイ一段に7mm厚2.5inSSDは3台、
9.5mm厚は2台搭載可能。
デバイスの取り付けが分かり易いよう金具は左右対称です。
取付穴はHDD穴と同一間隔ですので、
レール式・ツールフリータイプに高い互換性を実現。
底面固定穴[インチ]あり。
FDD用穴あり。オープンベイ等にも対応します。
[HDD穴はインチ、FDD穴はミリです]
材質:亜鉛メッキ鋼板[日本製] 板厚1.0mm
付属品:取付ネジ
備考:
日本製(自社一貫生産)



ベースマウンタにSSD2台搭載金具を取り付けた状態と7mmSSD3台搭載金具

9.5mm厚2.5inSSD2台搭載

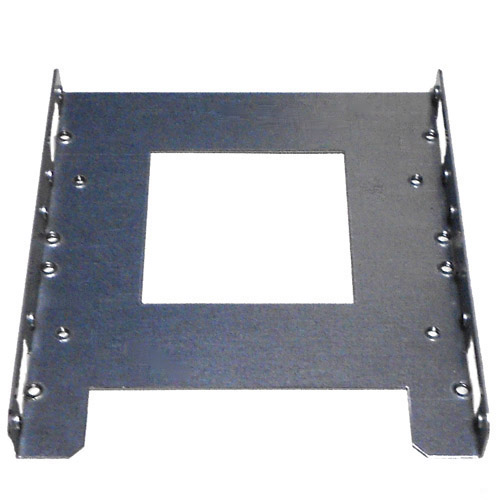

ベースマウンタ

底面のネジ穴間隔もHDDと同一(インチ)

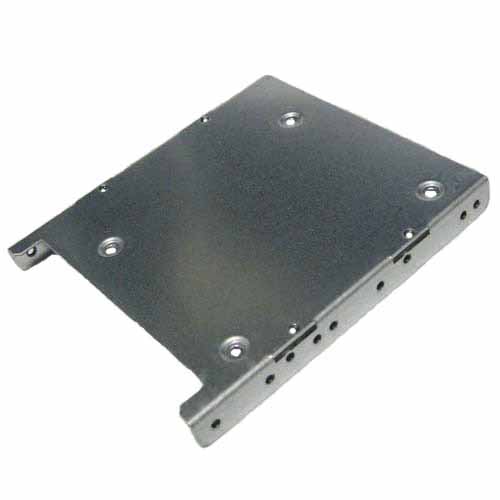

一体型変換マウンタ[7mm対応]


JAN/4562198671548
近日発売
品名:3.5inベイ用SSD変換マウンタ [
一体型タイプ]
2.5inSSD取り付け用のL金具(
左右対称)を変える事によって、3.5inベイ一段に、
9.5mm厚2.5inSSDが2台、
7mm厚2.5inSSDが3台搭載可能。
コネクタとマウンタが干渉しにくいよう工夫されています。
取付穴はHDD穴と同一間隔ですので、
レール式・ツールフリータイプに高い互換性を実現。
底面固定穴[インチ]あり。
FDD用穴あり。オープンベイ等にも対応します。
[HDD穴はインチ、FDD穴はミリです]
材質:亜鉛メッキ鋼板[日本製] 板厚1.0mm
付属品:取付ネジ
備考:日本製
(自社一貫生産)

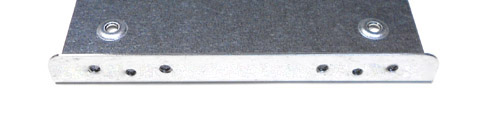

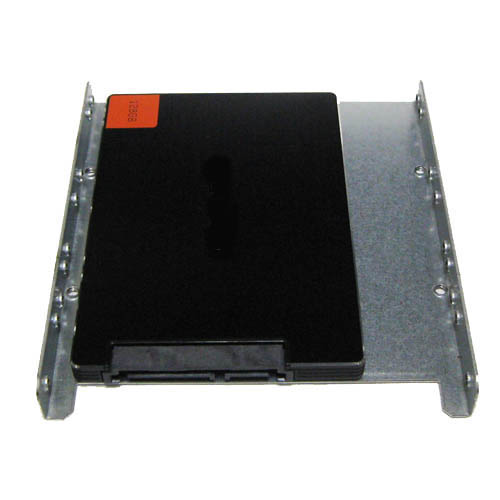

超低頭ネジでフラット

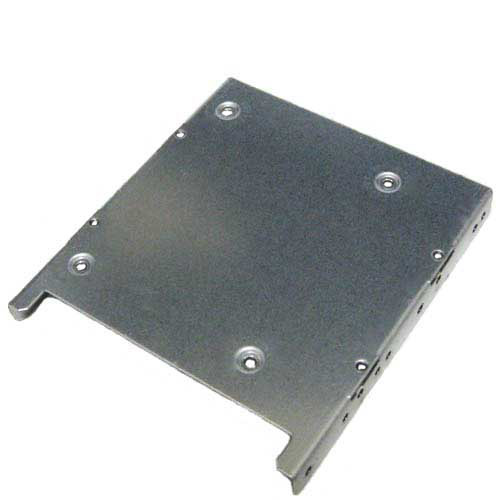

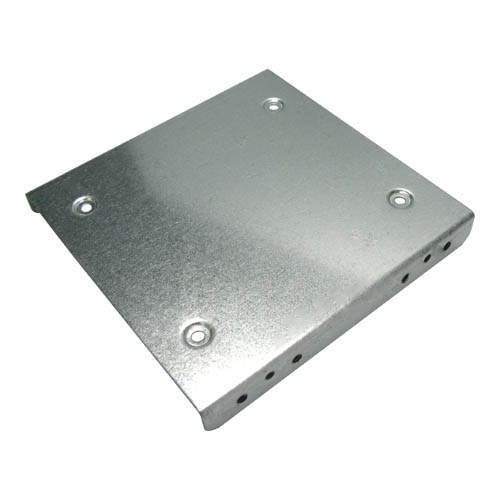

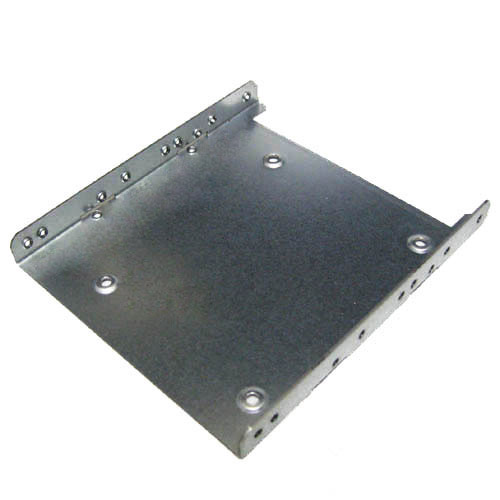

マウンタ裏面 底面のネジ穴間隔もHDDと同一(インチ)

一体型変換マウンタ[左寄せ]



JAN/4562198671555
発売中
品名:3.5inベイ用SSD変換マウンタ [左寄せ]

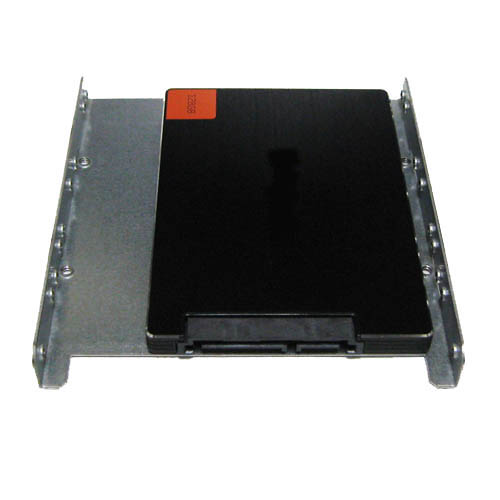

3.5inベイ一段に2.5inSSDを1台搭載可能。
SSDを左側に寄せているので、デバイス混在環境で配線しやすくなっています。
コネクタとマウンタが干渉しにくいよう工夫されています。
取付穴はHDD穴と同一間隔ですので、
レール式・ツールフリータイプに高い互換性を実現。
底面固定用穴[インチ]あり。
FDD用穴あり。オープンベイ等にも対応します。
[HDD穴はインチ、FDD穴はミリです]
※SSD固定の際は超低頭ネジのため、
必ず1番のプラスドライバーをご使用下さい。
締めすぎにもご注意下さい。

材質:亜鉛メッキ鋼板[日本製] 板厚1.0mm
付属品:取付ネジ[ケース固定用2種類:
インチx6本(金色)・FDD穴用M3x4-4本(黒色)
SSD固定用:超低頭ネジM3x4-4本(銀色)]
備考:
日本製(自社一貫生産)






超低頭ネジでフラット

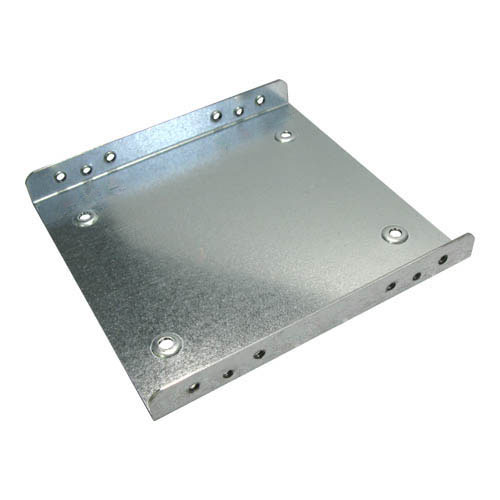

マウンタ裏面 底面のネジ穴間隔もHDDと同一(インチ)

一体型変換マウンタ[右寄せ]


JAN/4562198671586
発売中
品名:3.5inベイ用SSD変換マウンタ [右寄せタイプ]
3.5inベイ一段に2.5インチSSDを1台搭載可能。
SSDを右側に寄せているので、デバイス混在環境で配線しやすくなっています。
コネクタとマウンタが干渉しにくいよう工夫されています。
取付穴はHDD穴と同一間隔ですので、
レール式・ツールフリータイプに高い互換性を実現。
底面固定用穴[インチ]あり。
FDD用穴あり。オープンベイ等にも対応します。
[HDD穴はインチ、FDD穴はミリです]
※SSD固定の際は超低頭ネジのため、
必ず1番のプラスドライバーをご使用下さい。
締めすぎにもご注意下さい。

材質:亜鉛メッキ鋼板[日本製] 板厚1.0mm
付属品:取付ネジ[ケース固定用2種類:
インチx6本(金色)・FDD穴用M3x4-4本(黒色)
SSD固定用:超低頭ネジM3x4-4本(銀色)]
備考:
日本製(自社一貫生産)

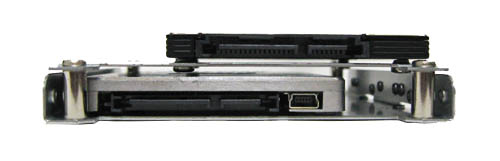

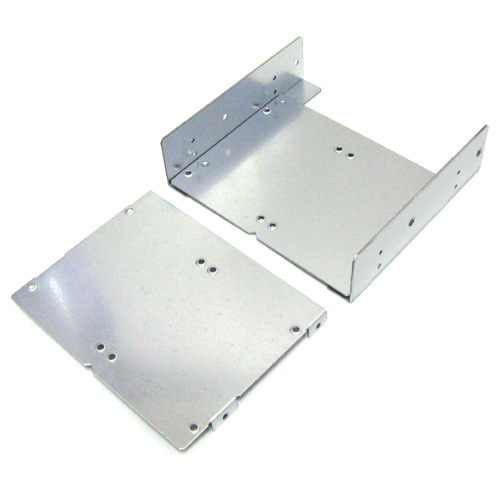

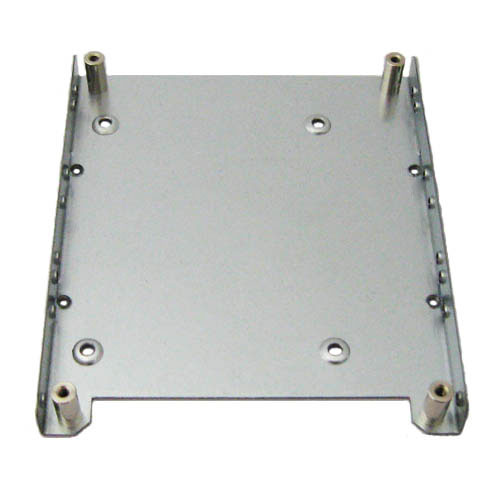

上段トレイ(右寄せ)

下段マウンタ(左寄せ)
底面のネジ穴間隔もHDDと同一(インチ)

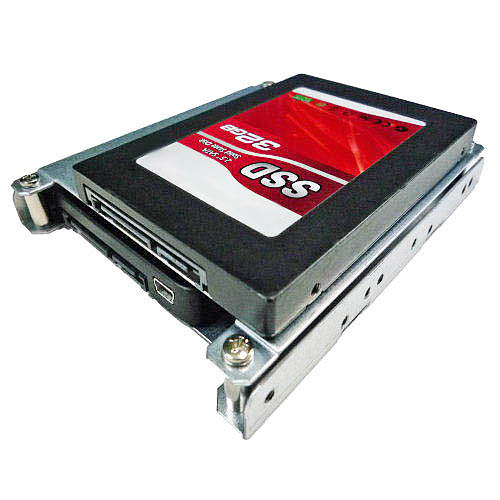

SSD搭載状態

SSD搭載状態

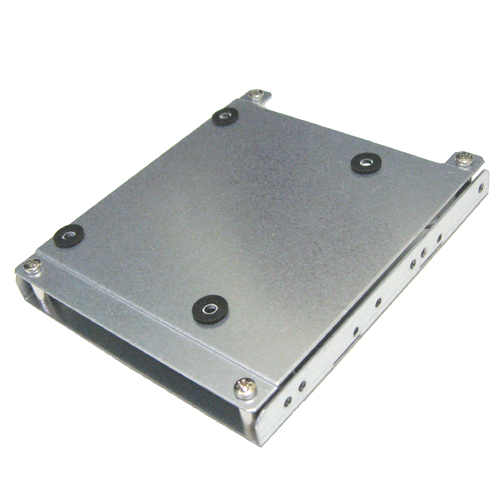

SSD未搭載状態

一体型変換マウンタ[2段]


JAN/4562198671593
発売中
品名:3.5inベイ用SSD変換マウンタ[2段]
3.5inベイ一段に2.5インチSSDを2台搭載可能。
トレイとマウンタを分離させてからSSDを底面固定します。
上段が右寄せ、下段が左寄せとなっており、
設置位置を左右にずらしているので、配線しやすくなっています。
コネクタとマウンタが干渉しにくいよう工夫されています。
取付穴はHDD穴と同一間隔ですので、
レール式・ツールフリータイプに高い互換性を実現。
底面固定用穴[インチ]あり。
FDD用穴あり。オープンベイ等にも対応します。
[HDD穴はインチ、FDD穴はミリです]
※下段のSSD固定の際は超低頭ネジのため、
必ず1番のプラスドライバーをご使用下さい。
締めすぎにもご注意下さい。

材質:亜鉛メッキ鋼板[日本製] 板厚1.0mm
付属品:取付ネジ[ケース固定用2種類:
インチx6本(金色)・FDD穴用M3x4-4本(黒色)
SSD固定用:下段用 超低頭ネジM3x4-4本(銀色)
上段トレイ用 バインドネジM3x5-4本(銀色)]
備考:
日本製(自社一貫生産)

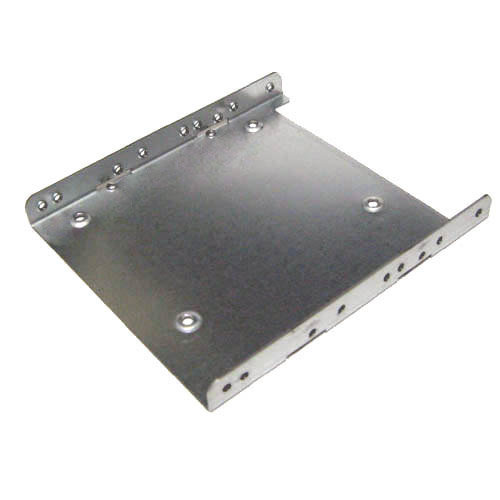

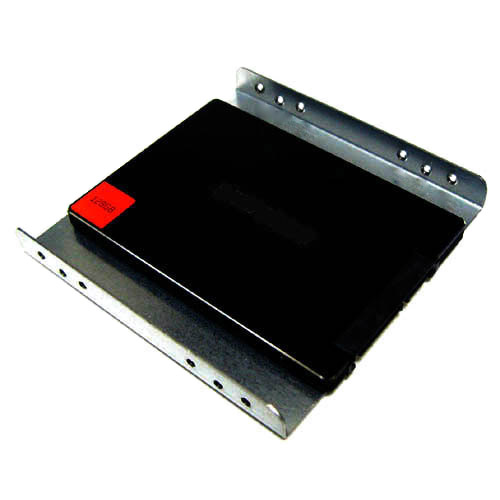

 2.5inSSD1台搭載可能



底面固定用穴なし

Simple is Best!一体型変換マウンタ


JAN/4562198671647
発売中
品名:3.5inベイ用SSD変換マウンタ RENKA
3.5inベイ一段に2.inSSDを1台搭載可能。
向きを選ばない前後対称形状です。
SSDは底面のネジ穴で固定します。
コネクタとマウンタが干渉しにくいよう工夫されています。
取付穴はHDD穴と同一間隔ですので、
レール式・ツールフリータイプに高い互換性を実現。
FDD用穴あり。オープンベイ等にも対応します。
[HDD穴はインチ、FDD穴はミリです]
底面固定用穴なし。
※SSD固定の際は超低頭ネジのため、
必ず1番のプラスドライバーをご使用下さい。
締めすぎにもご注意下さい。

材質:亜鉛メッキ鋼板[日本製]板厚1.0mm
付属品:取付ネジ[ケース固定用2種類:
インチx6本(金色) FDD穴用M3x4-4本(黒色)
SSD固定用:超低頭ネジM3x4-4本(銀色)]
備考:日本製
(自社一貫生産)



 2.5inSSD1台搭載可能

2.5inSSDは底面で固定

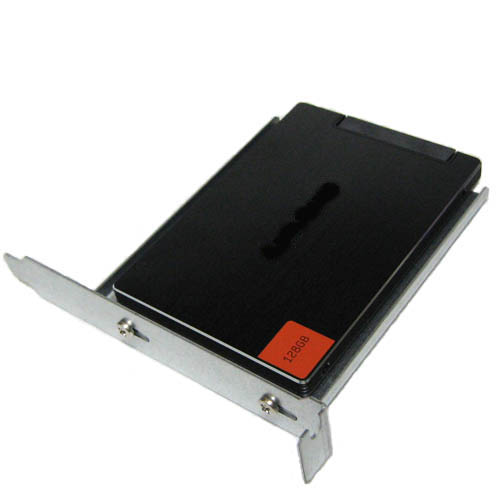

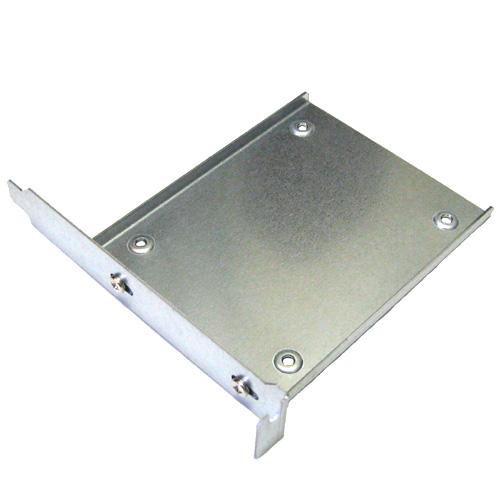

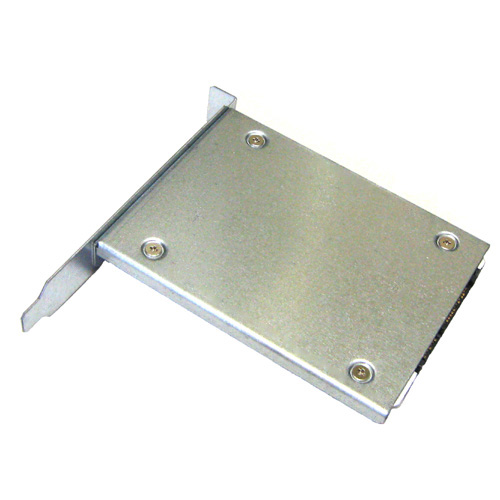

PCI用SSDマウンタ


JAN/4562198671531
発売中

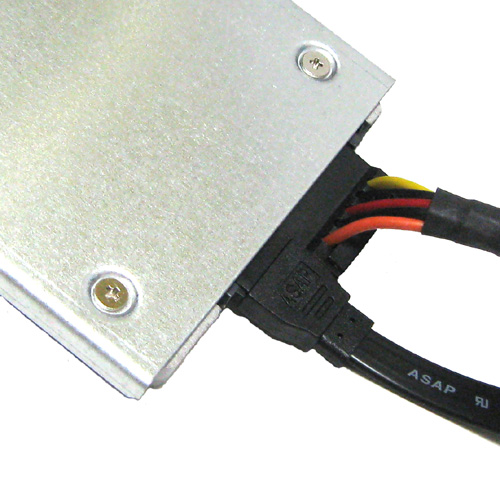

空いたPCIスロットに2.5inSSDを一台搭載可能。
SSDの底面のネジ穴で固定します。
コネクタとマウンタが干渉しにくいよう工夫されています。
※SSD固定の際は超低頭ネジのため、
必ず1番のプラスドライバーをご使用下さい。
締めすぎにもご注意下さい。

材質:亜鉛メッキ鋼板[日本製]板厚1.0mm
付属品:取付ネジ
備考:日本製(自社一貫生産)



注意事項

デバイス取り付け、ケースへの装着の際は怪我に十分ご注意下さい。

製品[材料]にキズが生じない様、十分注意して制作しておりますが、
制作工程に於いて多少の擦り傷が生じてしまいます。
ご了承下さい。

本製品は、2.5inSSDを想定して制作されております。
SSDの厚みが表記されていない物は9.5mmです。

5inベイ固定ネジはミリです。
ワンタッチレール、ネジレス固定具にも出来るだけ対応する様、制作されておりますが、
専用スペーサー、特殊ネジ等で固定する筐体には、対応出来ない場合が御座います。
ご了承下さい。

3.5inベイ用セパレートタイプのマウンタ金具は、左右対称に作られております。

3.5inベイ固定用のネジ穴はインチです。
FDD穴はミリです。FDD穴はケースによって、一カ所しか使えない場合があります。

一部の筐体に於いて対応出来ない場合が御座います。
ご了承下さい。

※画像のデバイス、ケーブル類は製品には含まれません。
製品は汎用品であり、全ての組み合わせで動作を保証するものでは御座いません。
製品の仕様及び外観は、改良のため、予告なく変更する事が御座います。予めご了承下さい。


全製品RoHS指令準拠
